HiKOKI(ハイコーキ)(旧・日立工機)の分解図はココで取り寄せできる!ハイコーキ分解図が見れる厳選3店

建設金物や電動工具
この記事は約 6 分で読めます

この記事は、こんな方のお役に立ちます。





・愛用のHiKOKI(ハイコーキ)(旧・日立工機)の電動工具を自分で修理したい
・自己責任で分解、修理までやってみたい
・壊れた部品はわかるので分解図を見てから取り寄せをしたい





ここではHiKOKI(ハイコーキ)(旧・日立工機)の電動工具部品や分解図を取り扱っている店舗様をご紹介します。ぜひ参考になさってみてください。





読みたい項目へジャンプ

HiKOKI(ハイコーキ)(旧・日立工機)の分解図ってなに?





HiKOKI(ハイコーキ)(旧・日立工機)の分解とは工具の部品図のことで、展開図、部品図、パーツリストとも呼ばれています。





自己責任でHiKOKI(ハイコーキ)(旧・日立工機)工具を修理、分解したい方、「ここの部品だけ交換すれば動くのに…」ということがわかっている方、修理に慣れている方はHiKOKI(ハイコーキ)分解図を取り寄せて、必要な部品を注文⇒自分で交換という作業をされているようですね。





HiKOKI(ハイコーキ)(旧・日立工機)の分解図例はコチラ





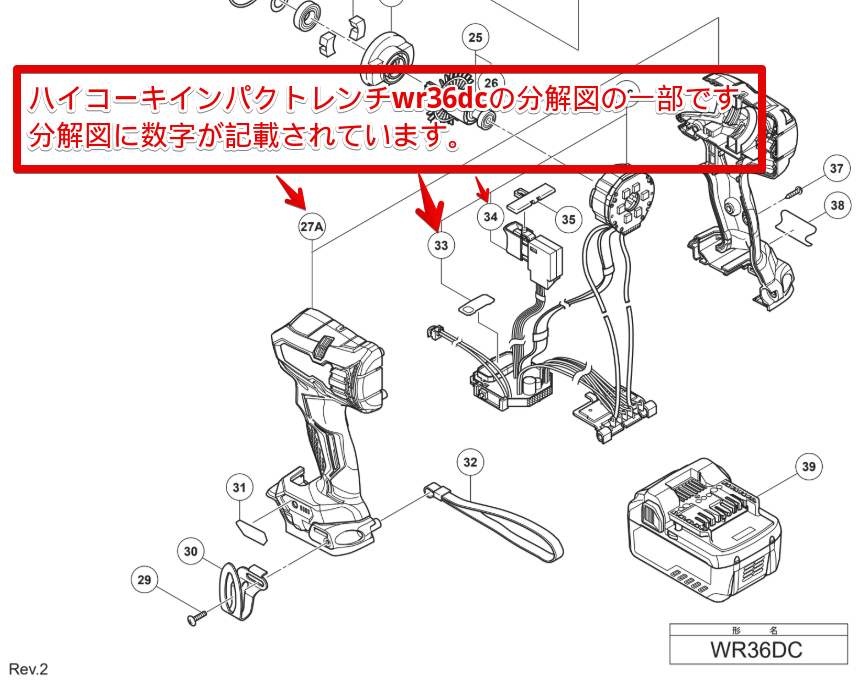

下記画像は一般ユーザー様向けに供給可能なHiKOKI(ハイコーキ)(旧・日立工機)の分解図の一部です。部品取り寄せ単位は分解図に数字が記載されている部品単位です(※画像は縮小サイズですが、実際は100%のサイズで見れます)





HiKOKI(ハイコーキ)(旧・日立工機)インパクトドライバWH36DCの分解図縮小





こちらはHiKOKIインパクトドライバWH36DCの分解図(縮小サイズ)です(※新機種なので、まだ部品注文は多くない機種とのことです。)





HiKOKIインパクトドライバWH36DC分解図縮小サイズ





HiKOKI(ハイコーキ)(旧・日立工機)インパクトドライバWH14DBの分解図拡大





HiKOKI(ハイコーキ)(旧・日立工機)インパクトドライバWH14DBの分解図を拡大してみました。





例えば「5・バンパ」、「6・ハンマケース」、「8・スチールボール」、「9・アンビル」など、数字が割り振られていれば、1個から取り寄せが可能とのことです。





WH14DB・ハンマケース周辺部品







電動工具分解図にはどんな種類がある?





HiKOKI(ハイコーキ)(旧・日立工機)の電動工具分解図には「釘打ち機」、「インパクトドライバ」、「ビス打機」、「エアコンプレッサ」、「ヘッジドリマ」などがあります。





その他冊子カタログ、ウェブカタログに掲載されている、ほとんどの機種の分解図を見られるとのことです。





現在、エンジンカッタ、エンジン刈払機、エンジンチェーンソー、エンジンブロワ、エンジンヘッジトリマなど、機種名に「エンジン」が付く機種の部品は取り寄せ不可とのことです。詳細は直接サイトへお問い合わせください。





サイトにより廃番機種、アフターサービス終了機種の分解図は取り扱っていない場合があります。詳細は直接サイトへお問い合わせください。





HiKOKI(ハイコーキ)(旧・日立工機)電動工具の機種番号はどこに記載されている?





HiKOKI(ハイコーキ)(旧・日立工機)電動工具の分解図を見る(取り寄せる)には、機種番号が必要です。





例としてHiKOKI(ハイコーキ)(旧・日立工機)ロータリーハンマドリルDH14DSLで解説します。





機種番号はココに記載されています。ハウジングの側面ですね。機種番号の右横には製造番号が記載されています。





DH14DSLの機種番号





HiKOKI(ハイコーキ)(旧・日立工機)電動工具の製造番号はどこに記載されている?





分解図だけ見る(取り寄せる)なら製造番号が不明でも大丈夫ですが、機種により製造番号の確認が必要な場合があります(※生産過程で部品の仕様変更があった場合)。



※アルファベットは製造月により2桁もあります。





DH14DSLの製造番号







例】HiKOKI(旧・日立工機) 125mm コードレス丸のこ C14DSL2のブラシブロックですが、「56」と「56A」の2種類あり製造番号によって仕様が異なります。





C14DSL2のブラシブロック部品を取り寄せしたい方は、丸のこ本体に記載されている製造番号をご確認ください。





C14DSL2・ブラシブロック





古いHiKOKI(ハイコーキ)(旧・日立工機)電動工具だけど部品は取り寄せできる?





廃番機種、アフターサービス終了機種工具の場合は分解図が見れるサイトが限られます。





電動工具修理部品・取り寄せ専門店 ⇒ 問い合わせフォームから要問い合わせ

ビルディ ⇒ 取り扱いなし

モノタロウ ⇒ 取り扱いなし





例】HiKOKI(旧・日立工機) 125mm コードレス丸のこ C14DSL2は2020年3月でアフターサービスが終了している機種です。





2020年4月以降はC14DSL2の部品補給が打ち切りになっています。メーカー部品在庫がなくなり次第、順次部品供給停止になります。







C14DSL2





「C14DSL2のリンクが折れてしまった…」、「切り替えレバーのレバーだけ欲しい…!」という場合も分解図から部品番号で指定ができます。





C14DSL2・リンクだけ、レバーだけ欲しい場合も分解図があればOK





HiKOKI(ハイコーキ)(旧・日立工機)の取扱説明書を見たい





「あれ?これって故障かな?」というときには取扱説明書で症状を確認したいものですよね。しかし肝心なときになかなか見つからないのが取扱説明書です。





HiKOKI(ハイコーキ)(旧・日立工機)電動工具の取り扱い説明書を失くしてしまった、仲間から譲り受けた工具で最初から取扱説明書がなかった、ヤフオクなどのオークションで購入したけれど取扱説明書が付いていなかったときは、HiKOKI(ハイコーキ)(旧・日立工機)の公式サイトから機種名で検索後、ダウンロードが可能です。





HiKOKI(ハイコーキ)(旧・日立工機)・電動工具 取扱説明書検索

※閲覧にあたっては同意が必要です。ご確認の上ご利用ください。

https://www.hikoki-powertools.jp/manual_view_domestic/







HiKOKI(ハイコーキ)(旧・日立工機)分解図が見られるサイト





ここではHiKOKI(ハイコーキ)(旧・日立工機)電動工具の分解図、工具修理部品が取り寄せできるサイトをご紹介します。





電動工具修理部品・取り寄せ専門店





電動工具修理部品の取り寄せ専門サイトです。マキタ、HiKOKI、マックス、リョービ(京セラ)を始め、wakai(若井産業)、正峰(せいほう)などレアな電動工具部品の取り寄せ依頼もできます。





電動工具修理部品・取り寄せ専門店

https://dendoukougubuhin.com/





  1. トップページ最下部の電動工具パーツお取り寄せフォームから希望機種の分解図取り寄せ依頼ができます。

電動工具修理部品・取り寄せ専門店・電動工具パーツお取り寄せフォーム





工具通販 ビルディ





電動工具、各種作業工具、測量機器、業務用機械工具の専門サイトです。電動工具部品のページにたどり着くまでがちょっと大変なので、画像で解説します。





ビルディ

https://www.bildy.jp/





ビルディではHiKOKI部品の取り寄せを一時中止しているようです。分解図をサイト上で見ることはできますが、取り寄せはできないようです。







  1. ビルディトップページから、商品カテゴリ一覧⇒電動工具⇒電動工具ケース・部品をクリック

    ビルディ・商品カテゴリ一覧から電動工具、電動工具ケース・部品をクリック



  2. 電動工具部品・アクセサリの関連製品カテゴリのページから希望機種のカテゴリをクリック



  3. 今回は「修理部品(電動工具・充電工具その他)」をクリックしました。すると下記のように機種番号ごとに表示されますので、希望の機種番号のリンクをクリック。





  4. 今回はHiKOKI(日立工機) 18Vコードレスピン釘打機 NP18DSAL用部品のリンクをクリックしました。ページの下部にはNP18DSALの分解図が掲載されていますので、分解図を見ながら必要部品をチェックすることができます。



モノタロウ





モノタロウは製造業や工場、オフィスで使われる消耗品などを幅広く取り揃えている通販サイトです。





「モノタロウ~♪」のテレビCMでもおなじみですね。モノタロウでも電動工具部品が購入できます。





モノタロウ

https://www.monotaro.com/





モノタロウでは分解図の取り寄せはできないようです。ホームページ上で希望機種の部品番号を確認し、部品を選択します。





電動工具部品の検索方法は、検索窓に希望機種番号を入力すると該当する機種が出てきます。





  1. 検索窓に希望工具の機種番号を入力します。今回はHiKOKIのNP18DSALで検索してみました。

    モノタロウ・機種番号を入力



  2. NP18DSALの部品ページへのリンクが表示されます。リンク部分をクリックすると取り寄せできる部品が一覧で表示されます。
